퓨전 매개변수 활용 예제 1 - 테이블

매개변수를 이용한 모델링 예제입니다.

기존 테이블을 가장 처음 했듯이 매개변수에서도 가장 처음에 합니다. 가장 간단하니깐요.

기억이 안나시는 분들은 https://mudcook.tistory.com/16

퓨전, 무작정 따라해보자 - 예제(테이블)

위의 링크를 클릭해 주세요



https://youtu.be/XkuHMu-RNB8

동영상에서 단축키는 무조건 안쓴다고 생각했는데 저도 모르게 사용한 부분이 있습니다. 참고해서 시청해 주세요



새로운 파일로 시작하겠습니다.

솔리드 수정 카테고리에 매개변수 관리 메뉴를 실행합니다.

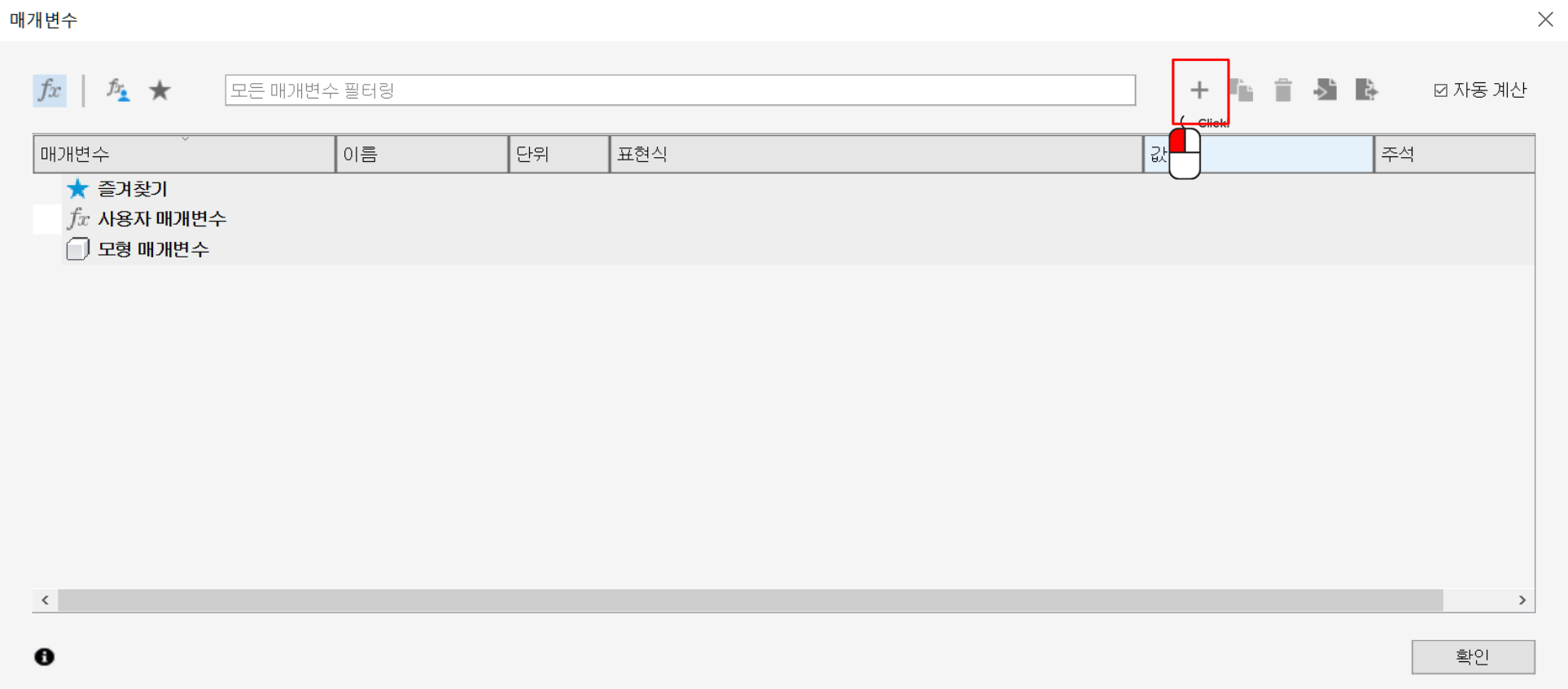

매개변수를 추가하기 위해서 + 를 클릭해 줍니다.

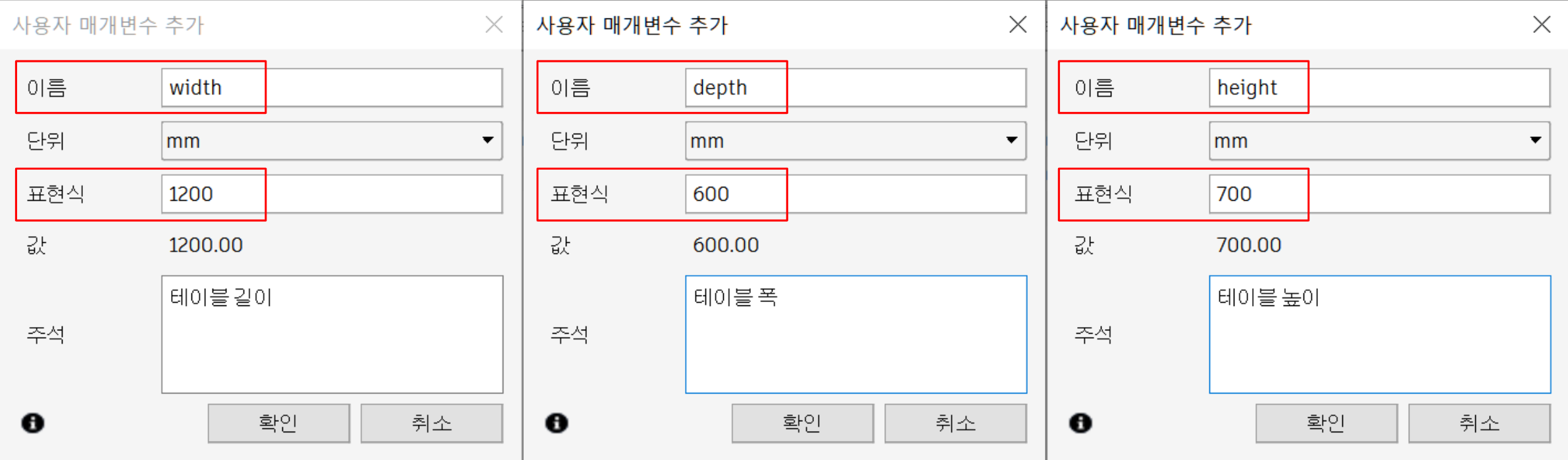

매개변수를 3개를 추가합니다.

이름에는 변수명, 표현식에는 값을 넣어주세요.

단위는 길이가 시작 옵션이기 때문에 수정할 필요가 없습니다. 그리고 주석은 본인이 이해하기 편하게 기입하시면 됩니다.



이렇게 매개변수 관리창에 추가한 3개의 매개변수가 입력되었습니다.

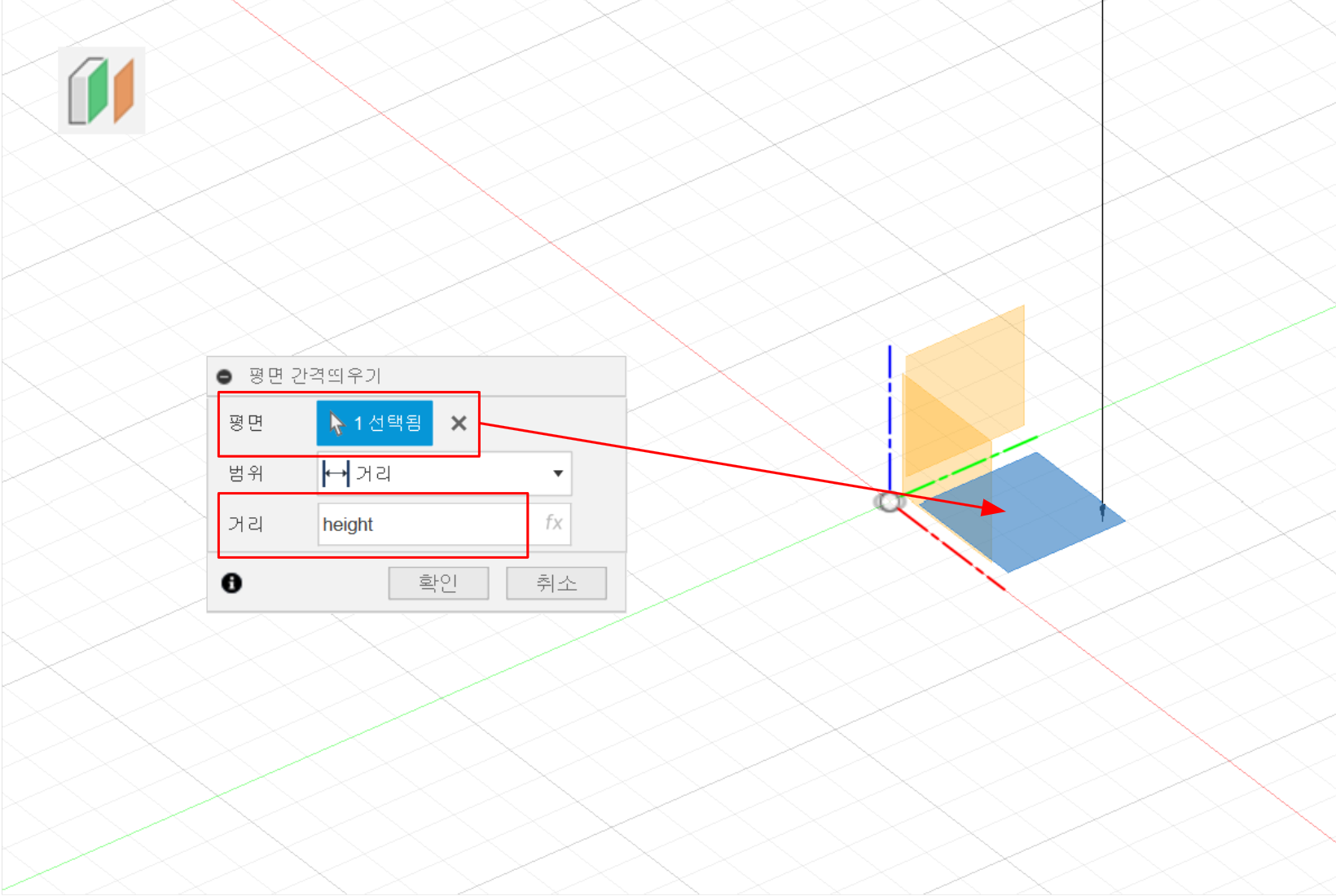

실제 모델링을 해보겠습니다. 평면 간견띄우기 메뉴를 실행하고 평면은 XY평면을 거리에는 height를 입력합니다.

새로운 평면이 XY평면에서 700만큼 떨어져서 생깁니다.

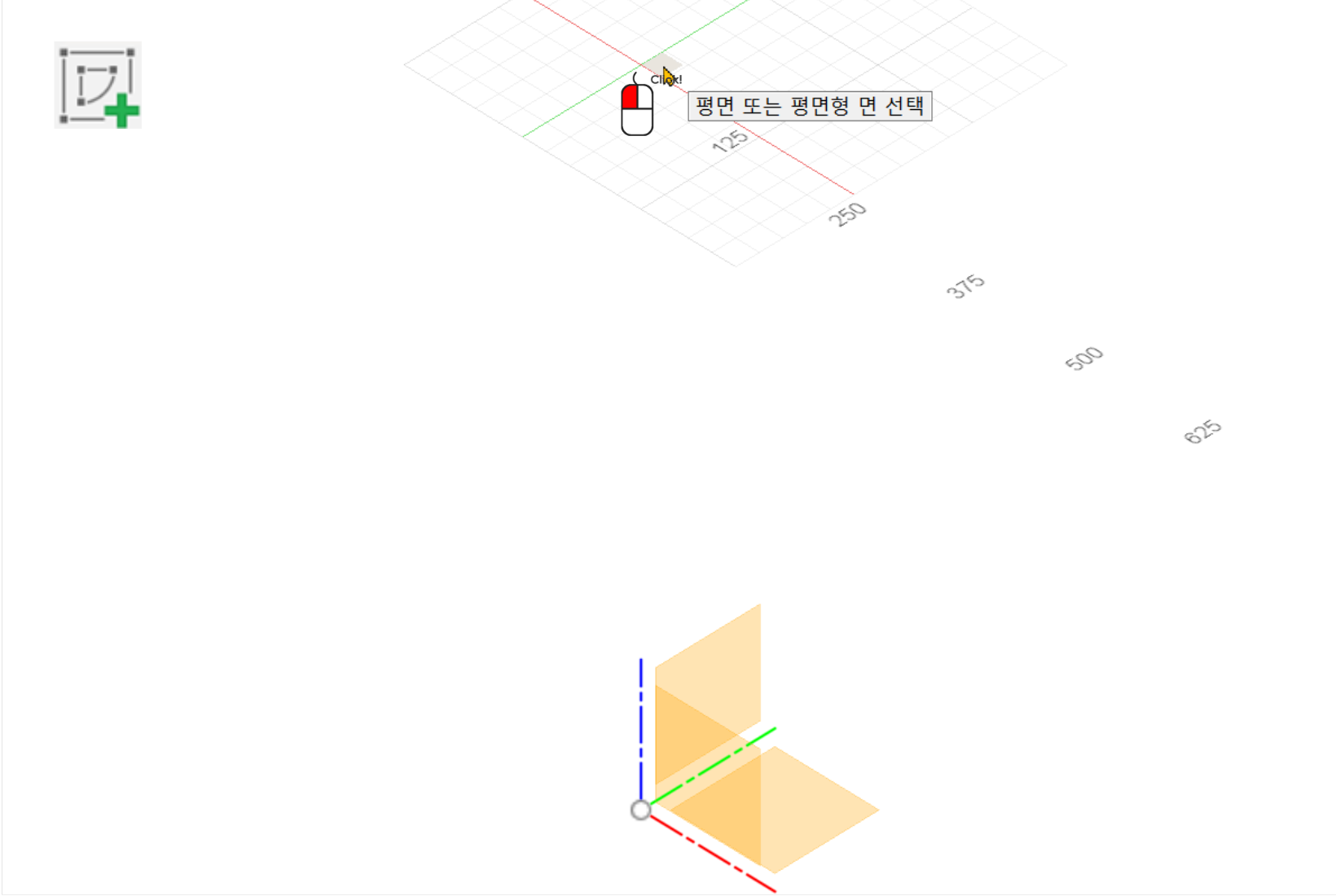

스케치 작성을 누르고 해당 평면을 선택합니다.

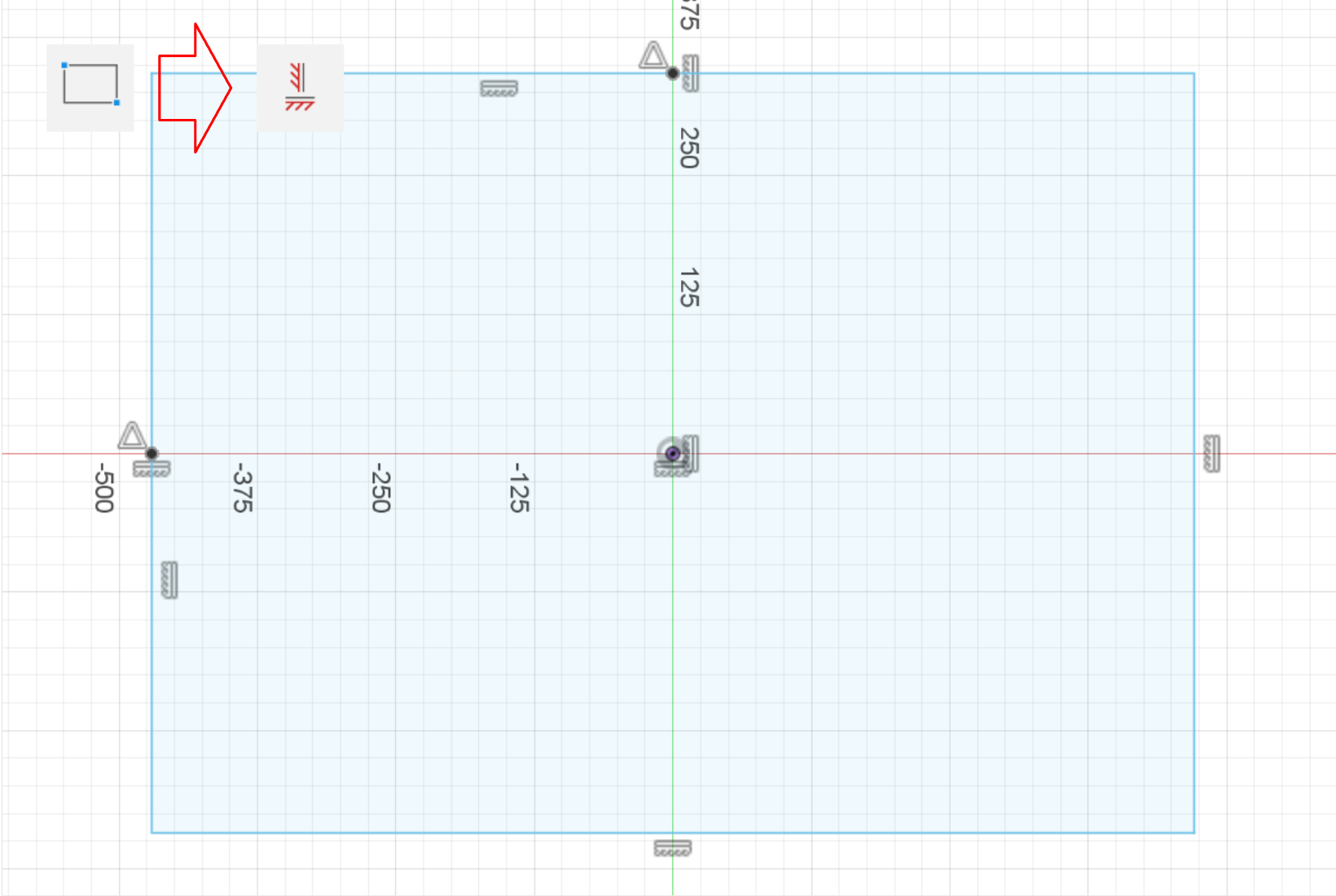

2점 직사각형 메뉴로 사각형을 스케치한 후에 수평/수직 구속으로 각 변의 중심을 원점에 수평/수직하게 맞춰줍니다.

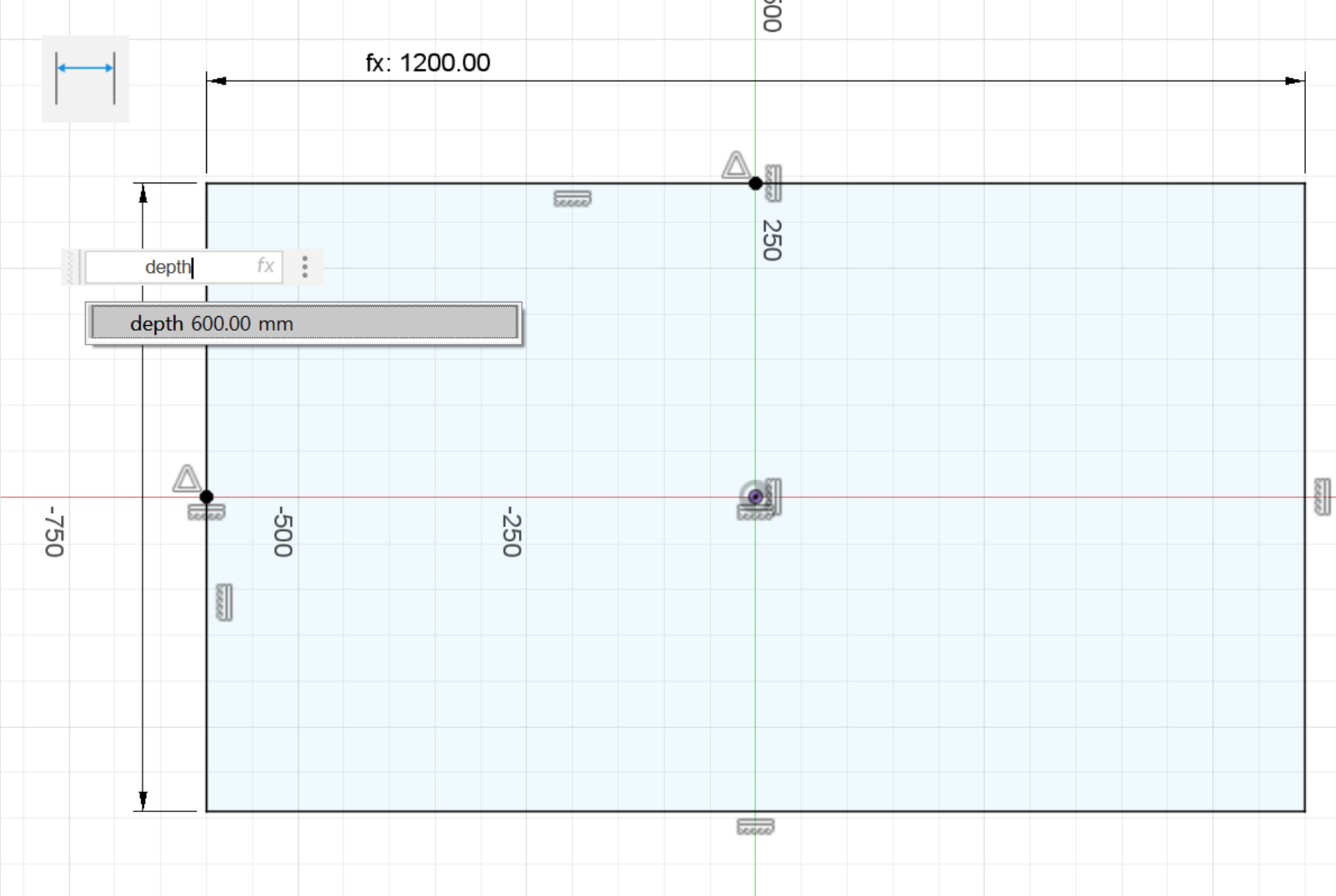

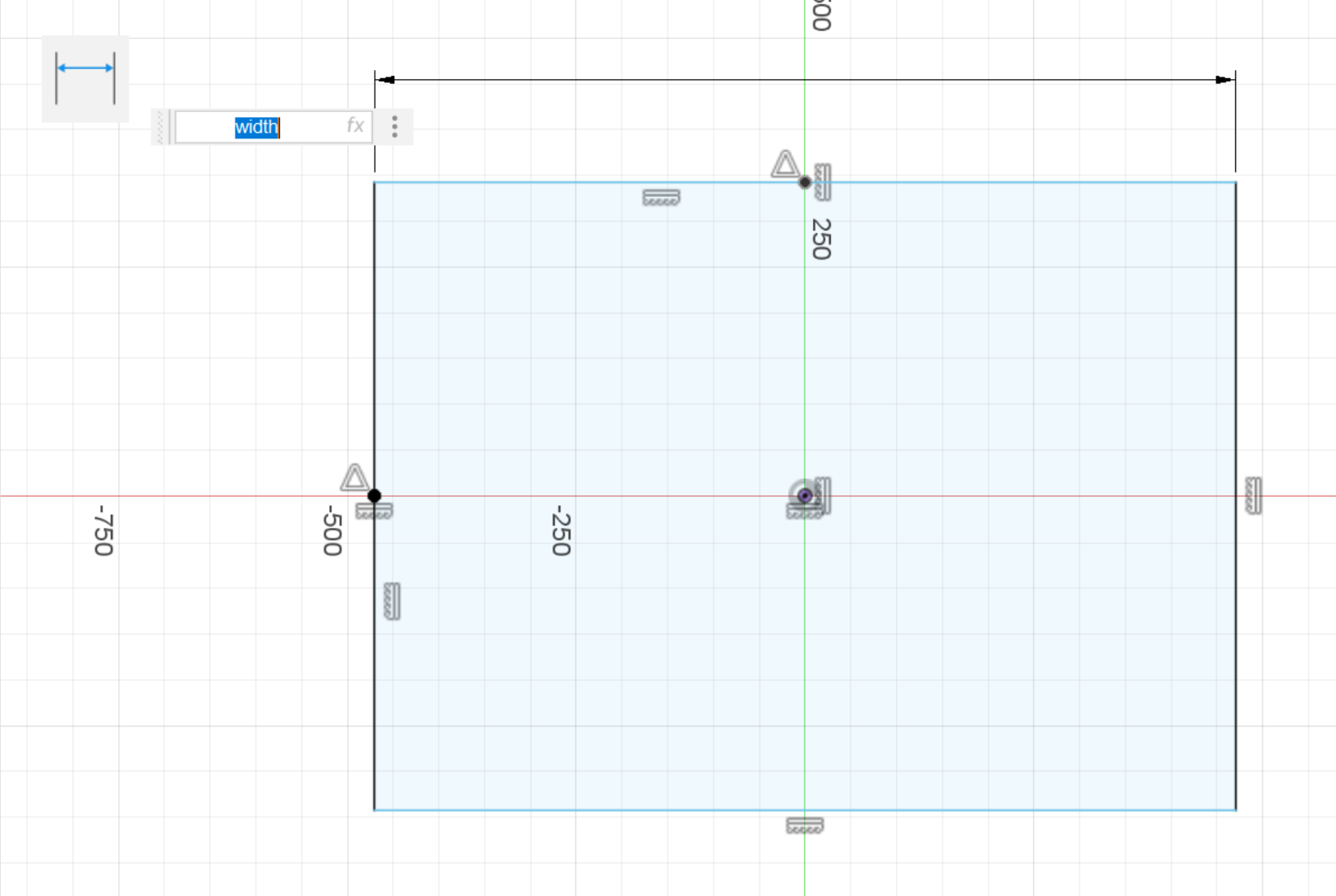

치수 메뉴를 실행하여 상단변의 치수에는 width를 옆변의 치수에는 depth를 입력합니다.

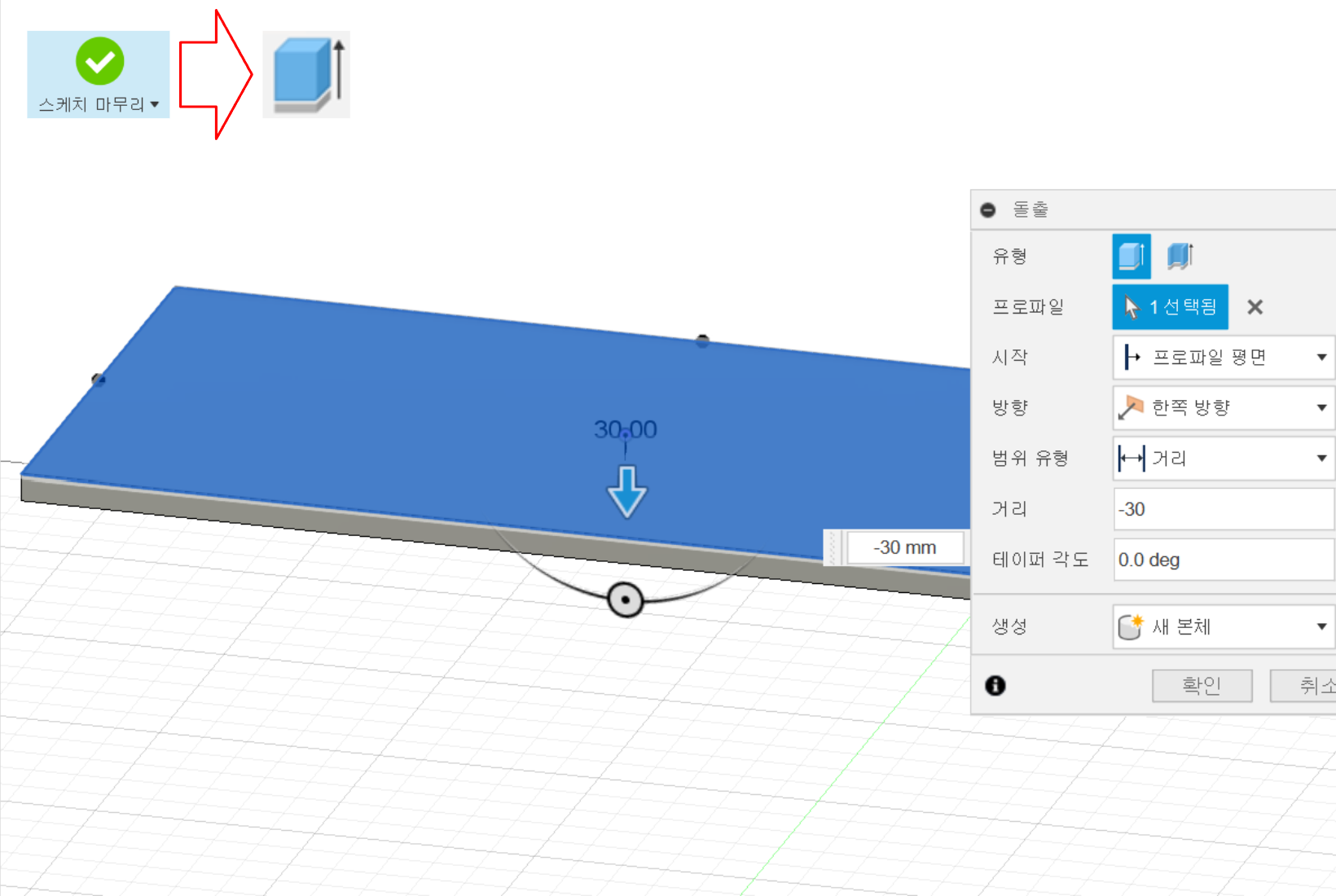

스케치 마무리를 하고 돌출 메뉴를 실행하여 거리를 -30으로 합니다.

혹시 상판의 두께도 thickness라는 매개변수로 했었다면 -thickness로 하면 됩니다.

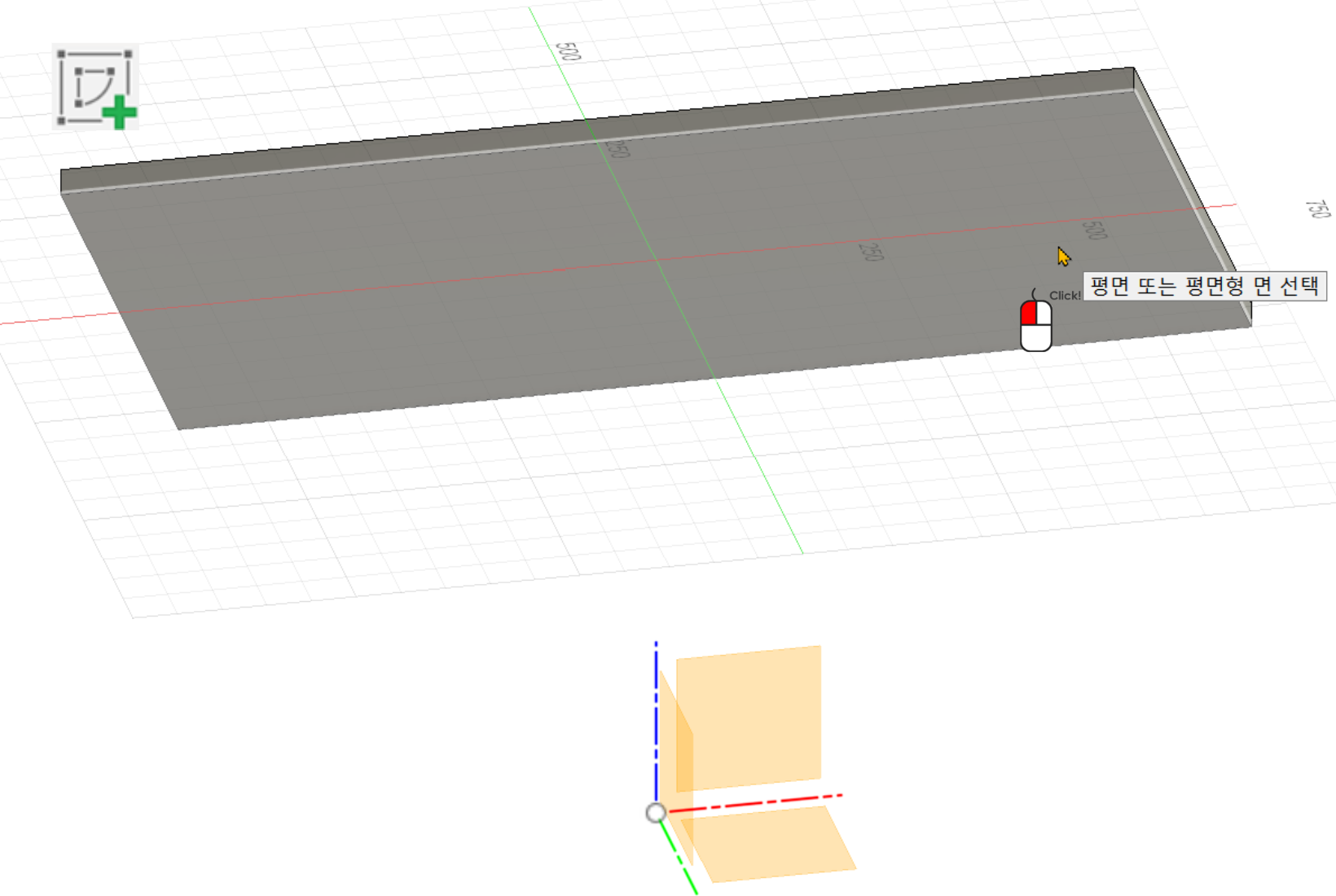

다리를 생성하기 위해 스케치 작성을 누르고 상판의 하단면을 선택합니다.

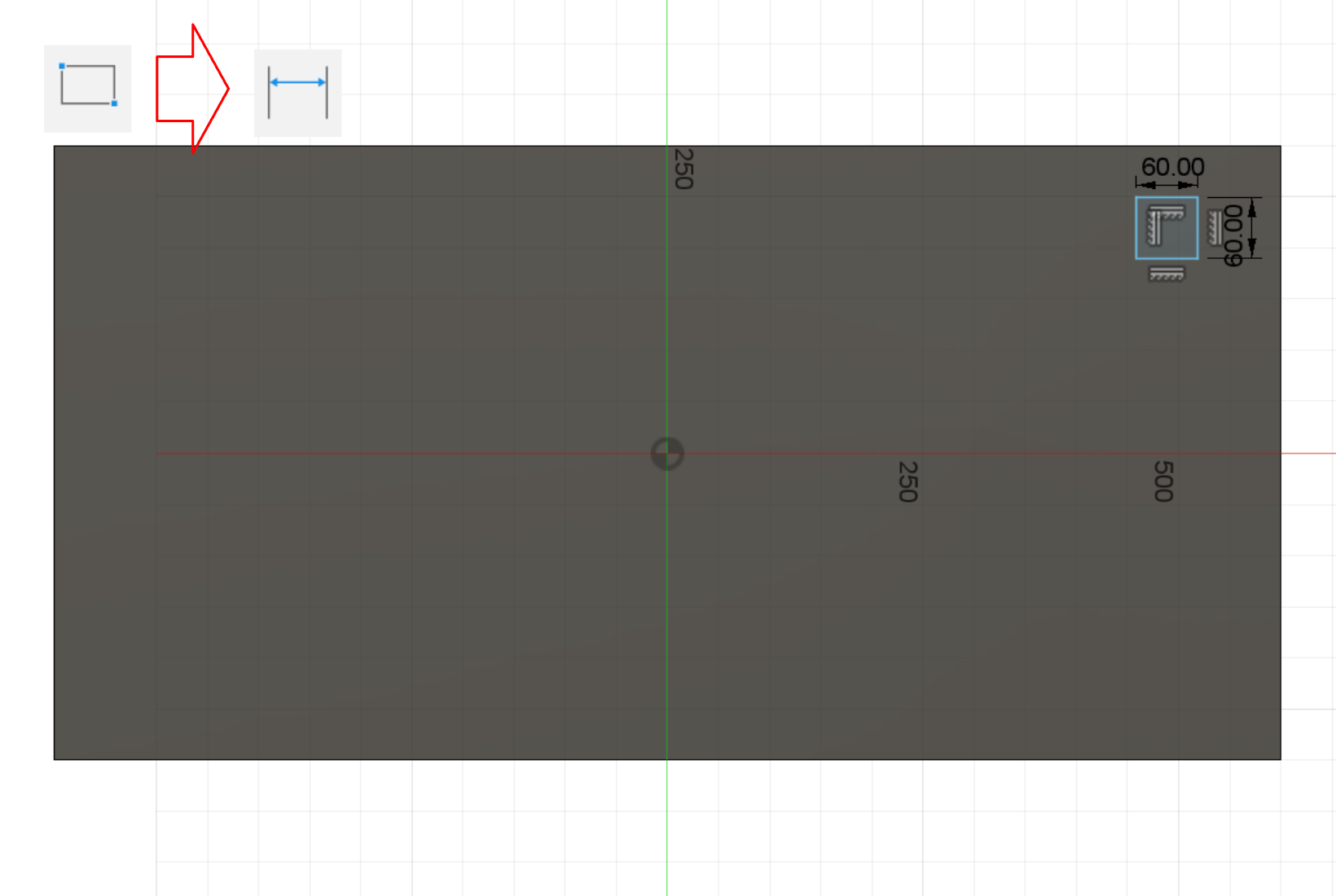

2점 직사각형 메뉴로 다리가 들어갈 적당한 자리에 사각형을 스케치 한 뒤, 치수를 입력해 줍니다.

다리의 위치를 설정하기 위해 원점과 다리의 거리를 매개변수로 입력해 줍니다.

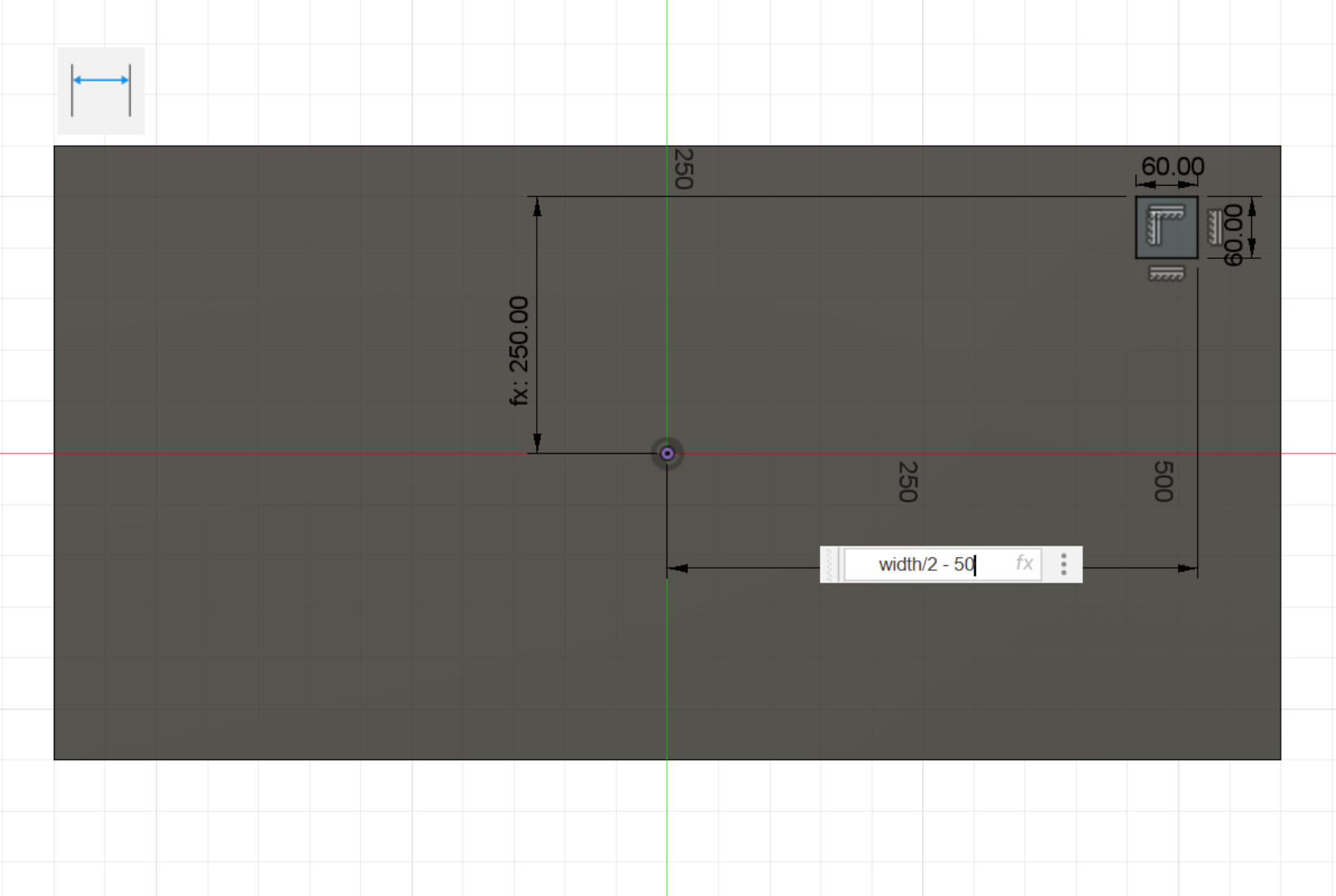

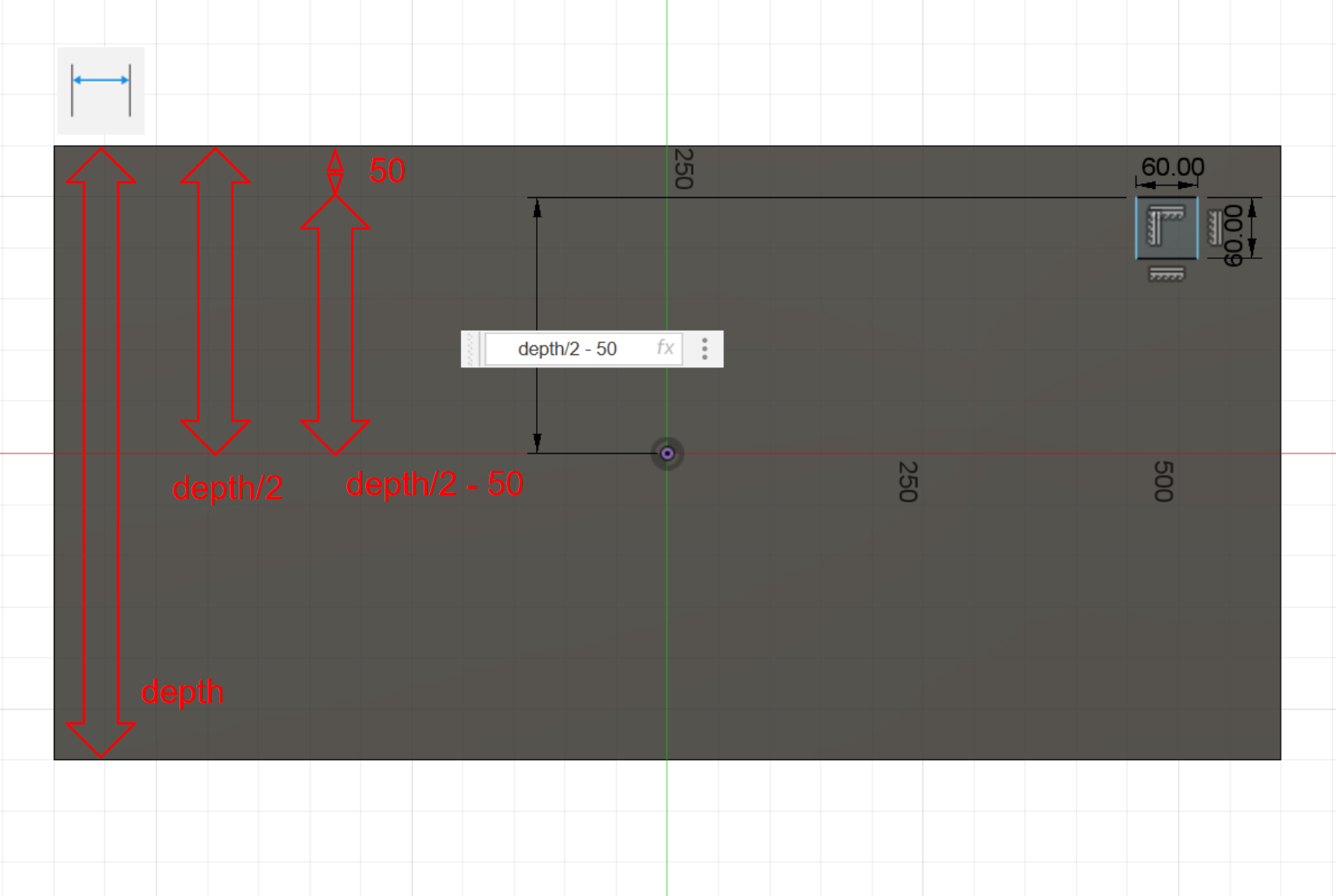

수직으로 떨어진 길이는 depth/2 - 50 으로 수평으로 떨어진 길이는 wdith/2 - 50를 입력합니다.

이 수식이 그림을 보고도 이해가 안되시는 분들은 안 계시리라 믿습니다.

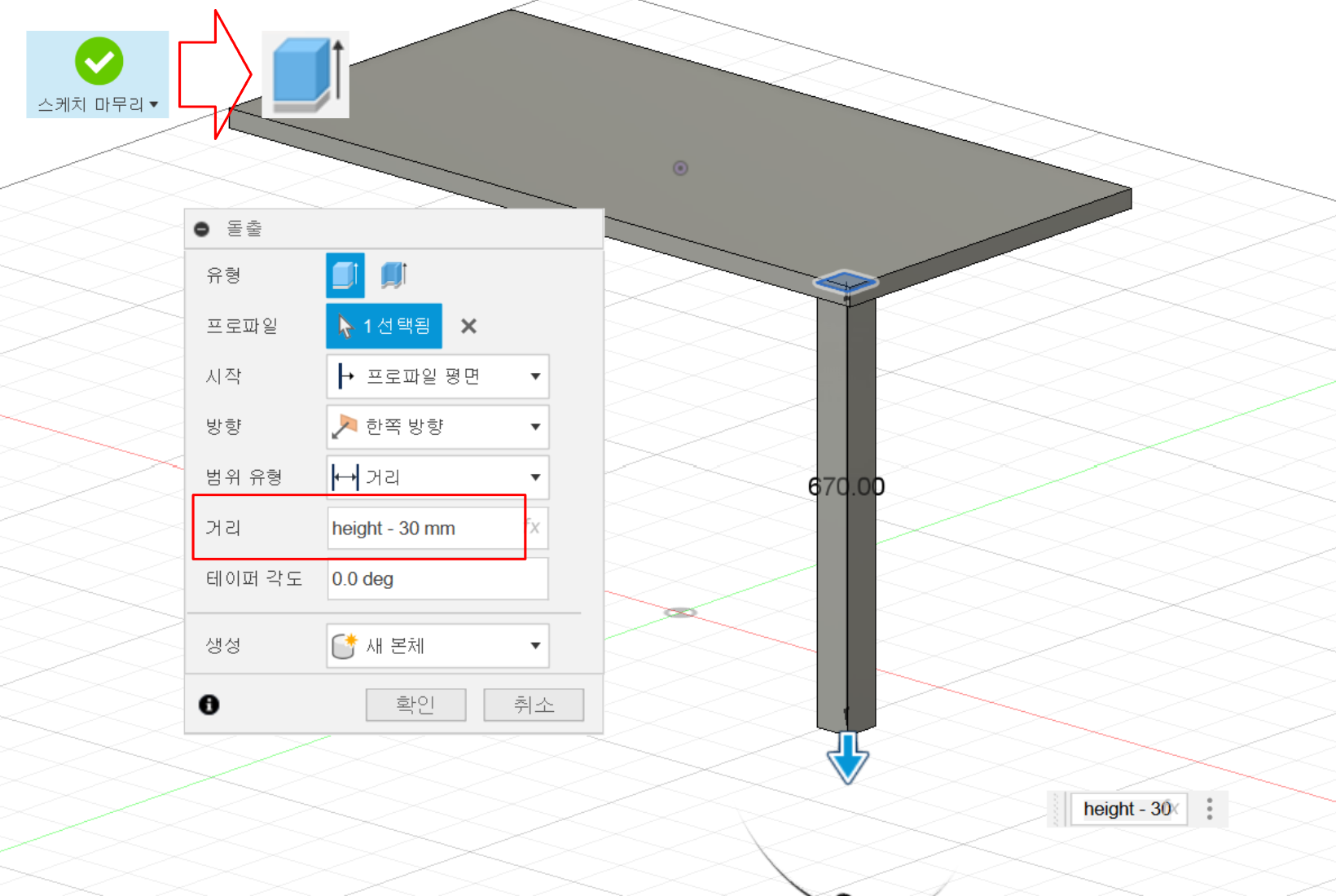

스케치 마무리를 하고 돌출 메뉴를 실행합니다. 거리는 height - 30 입니다. 여기서 30은 상판의 두께를 의미합니다.

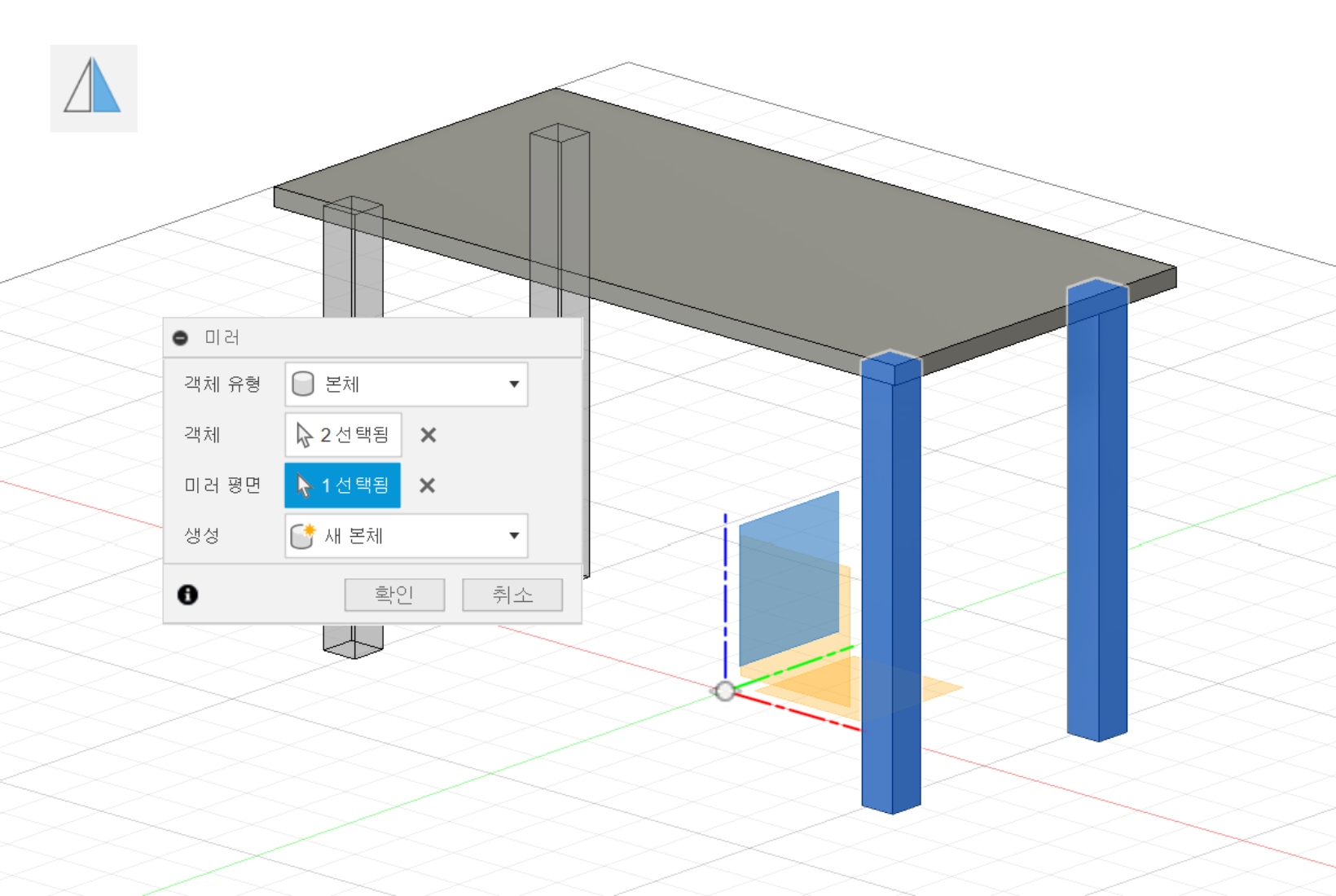

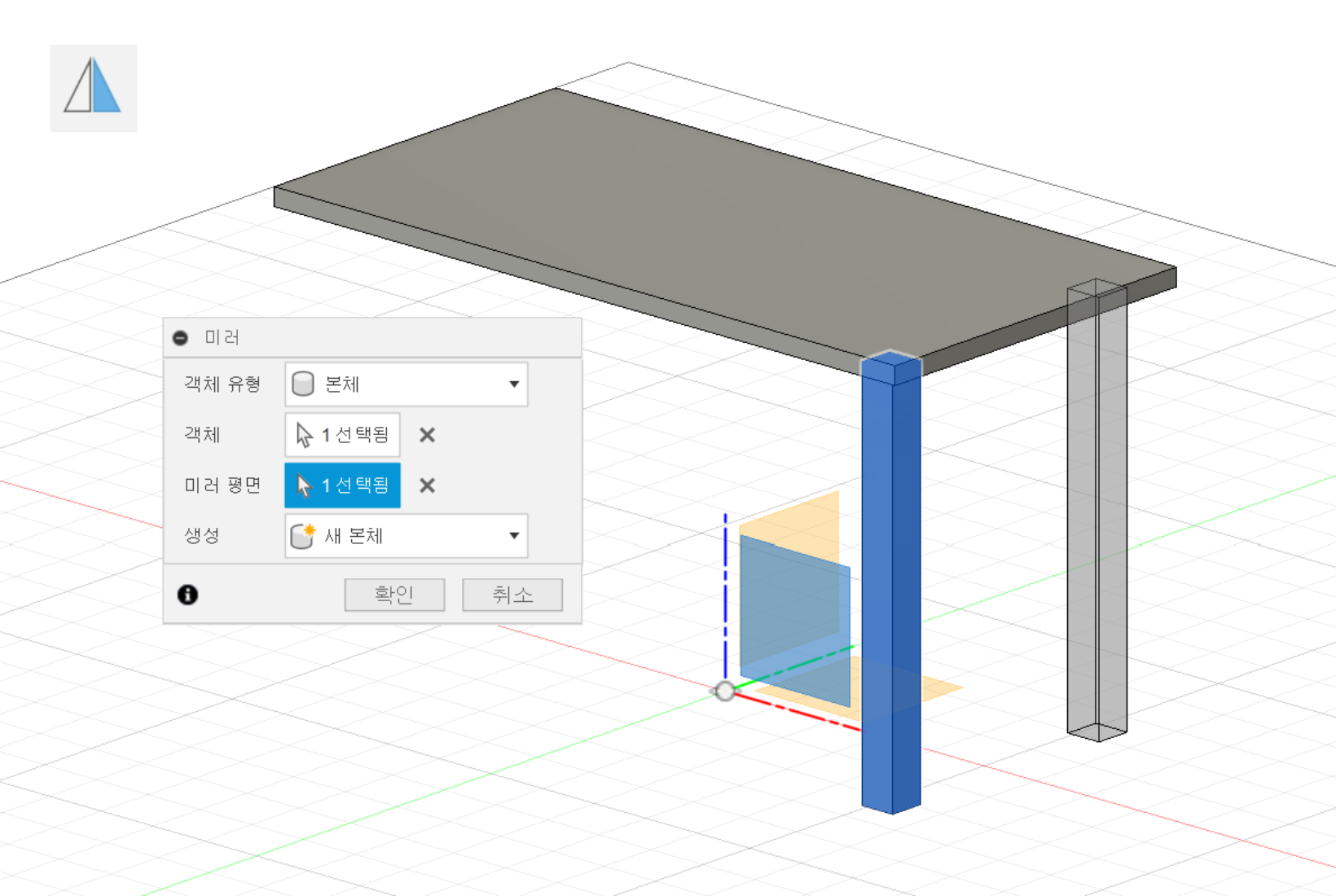

두 번의 미러 메뉴 실행을 통해 나머지 다리 3개도 완성합니다.

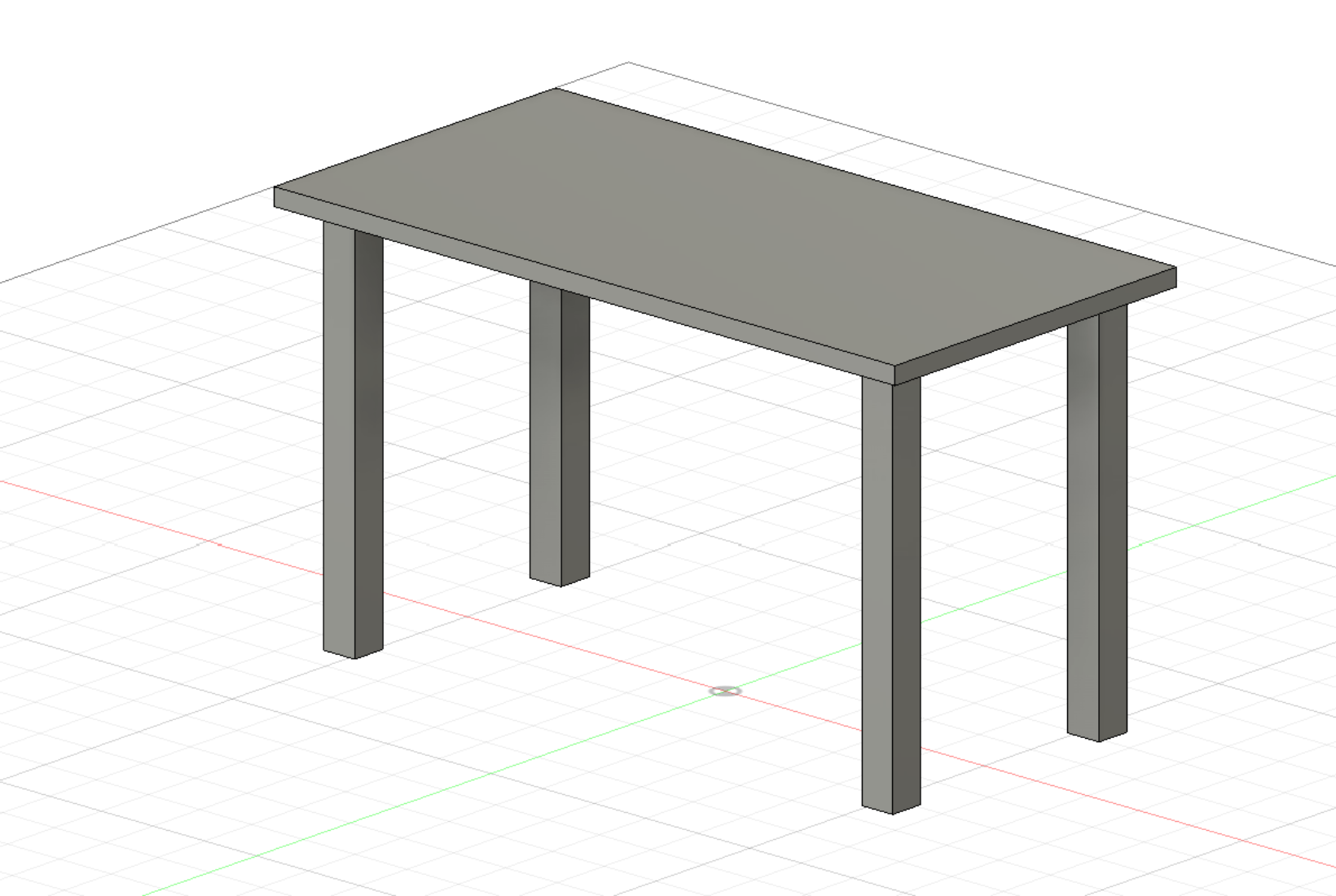

자 완성된 모습니다. 이전과 동일한 모습이죠?

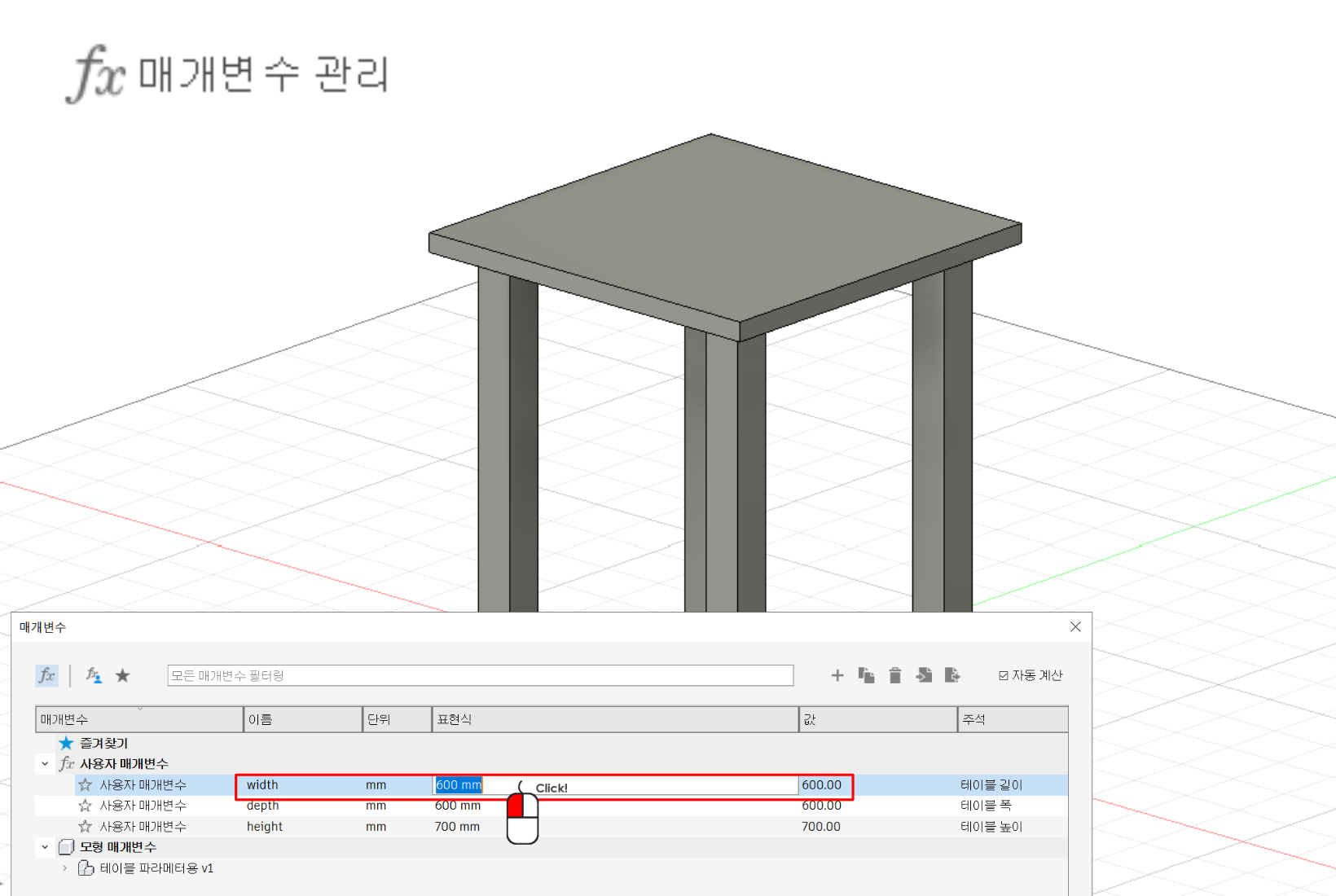

매개변수 관리 메뉴를 실행하여 창을 엽니다. 표현식을 클릭하면 값을 수정할 수 있습니다. 저는 width를 600으로 수정해 보았습니다. 길이 짧아졌습니다.

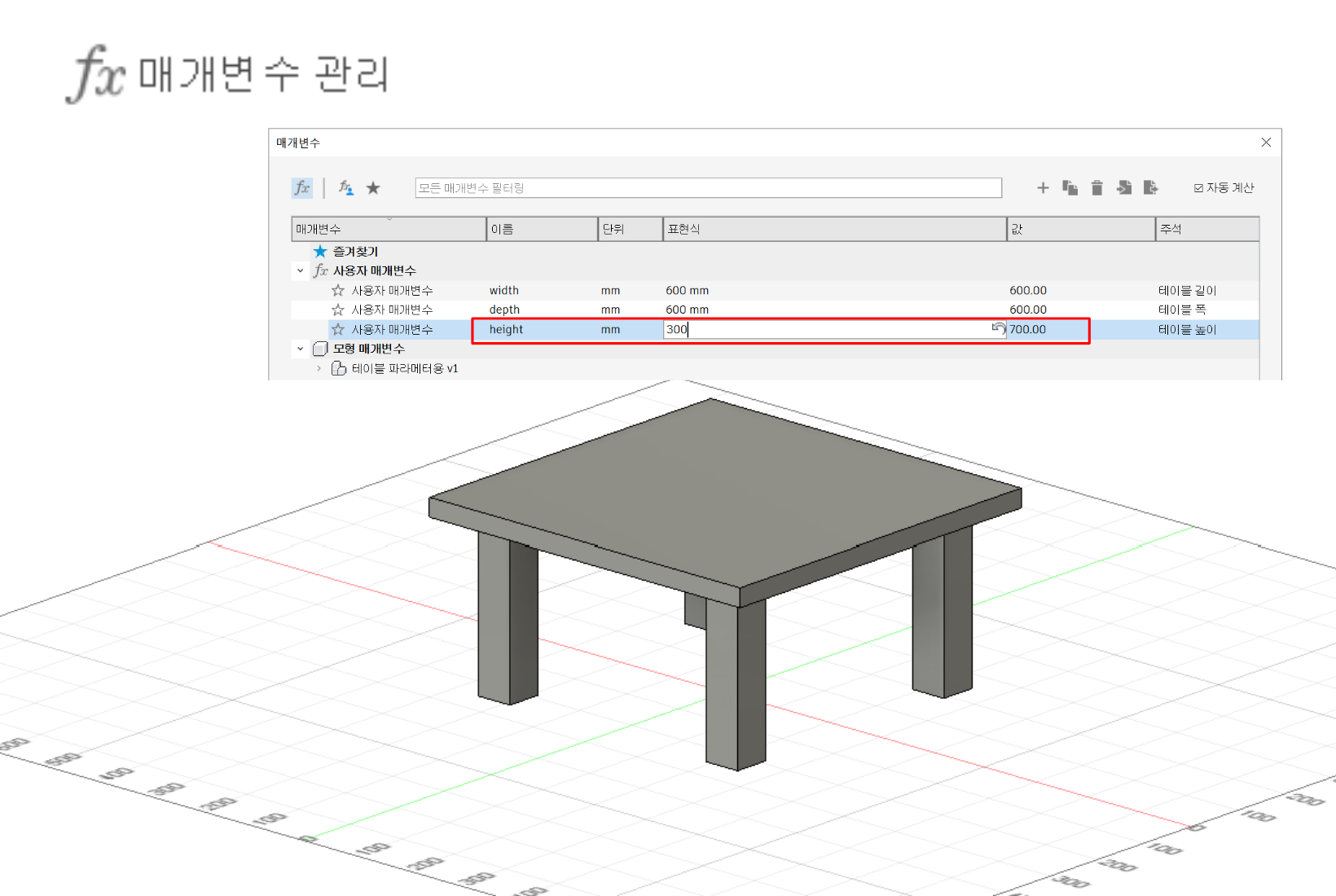

자 이번에는 height를 300으로 바꿔보았습니다. 작은 소반이 되었습니다.







매개변수가 만능도 아니고 쓰기에 까다로운 면이 있어 많이들 기피하고 있지만 필요할 때 적시적소에 사용하면 퓨전의 사용 효율을 높일 수 있을거라 생각됩니다.
